一.概述

現裝配高壓除氧器2臺配置一臺型號CFH-40乏汽回收裝置。

相關參數如下:

1. 除氧器出力：120t/h    工作壓力：0.17MPa   工作溫度：130℃

2. 除氧器出力：90t/h    工作壓力：0.17MPa   工作溫度：130℃

除氧器排汽口規格：暫不確定，除氧器排汽方式：無乏汽回收、直接排空。

電廠技術人員在除氧器正常運行中，發現設備排汽損失較大,且對周邊環境產生一定的噪音污染，因此希望能給除氧器增設乏汽回收裝置，以解決能源浪費和環境污染問題。

二.除氧器乏汽回收裝置簡介:

在不影響除氧器設備正常運行的情況下，利用除氧器頂部排汽口排出的蒸汽作為熱源，通過乏汽回收裝置來加熱待進入除氧器的補給水，使其溫度提升后進入除氧器，達到降低除氧器耗氣量、降低除氧器淋水密度，改善除氧器運行遙遙，同時減少疏水?dāng)U容器熱損失，達到節能減排，提高生產經濟效益的目的。

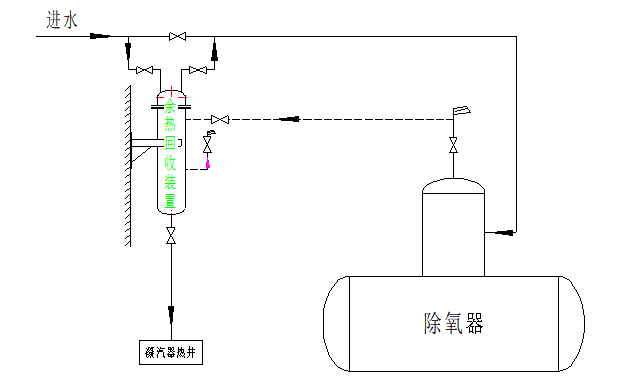

表面式流程：

※ 安裝說明：

位置：余熱回收裝置位于除氧器旁的適當位置立式懸掛安裝于墻面。

管路連接：1.余汽回收裝置應與原排氣管并連，其接入排氣管二次門前；2.余熱回收裝置進水口與除鹽水管路連接，出水口連接至除氧器塔頭的除鹽水進水口；3.經裝置冷卻后的不凝結氣體由排汽口排出，凝結后的疏水排至疏水箱。

調試：余熱回收裝置安裝完畢后，遙遙水后進汽。進汽量由除氧器塔頭頂部排氧門進行調整，以遙遙除氧器出水含氧量達標為準。進水量由除氧器熱力系統根據補水量的需求自動調整。

※ 編制相關標準：

GB/T151-2014《熱交換器》

能源部709號文《電站壓力式除氧器安全技術規定》

DL543-94《電廠用水處理設備質量驗收標準》

DL5011-92《電力建設施工及驗收技術規范〈汽輪機機組編〉》

三.常規參數計算

除氧器排汽焓:H″=2754.5KJ/Kg 除氧器排汽比容V″=1.4662m3/Kg

收能器出水為80℃時焓:H′=334.92KJ/Kg

水的比熱容:4.186KJ/Kg.℃  冷卻水溫度：20～26℃（暫按25℃計算）

1.除氧器排汽量計算:（按高壓除氧器排汽率3‰進行參考計算）

210000Kg/h×3‰=630 Kg/h

2.除氧器乏汽回收裝置耗冷卻水量計算:

[630Kg/h×(2754.5-334.92)KJ/Kg]÷[4.186KJ/Kg×(80-25)℃]=6.62t/h

四.安裝注意事項：

除氧器乏汽回收裝置可以安裝在工作平臺上。安裝時各管道的連接一定要嚴密無泄露。乏汽回收裝置可以根據現場需求來做成立式或者臥式形式。

五.綜述

除氧器安裝上由我公司設計生產的乏汽回收裝置以后，經濟效益可觀，遙遙收能器后，能遙遙消除除氧器排汽噪音，在安裝方面，占地小，系統簡單，現場布置是可行的。
